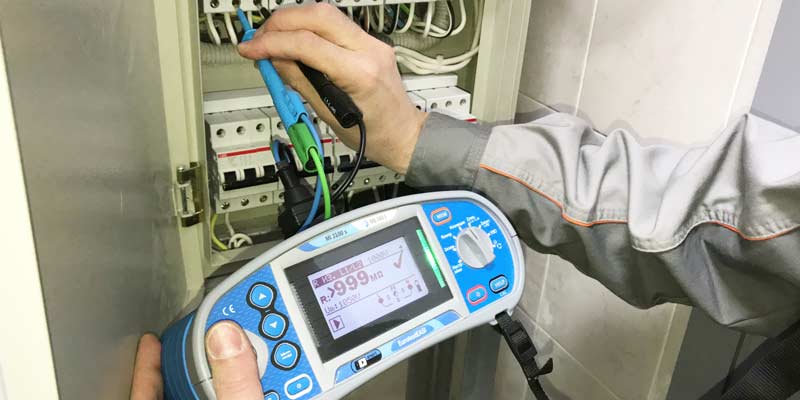

Испытания и измерения в электроустановках

Электролаборатория ФБУ «Красноярский ЦСМ» проводит следующие виды испытаний и измерений в электроустановках напряжением до 1 кВ:

1.  Измерение сопротивления изоляции силовых кабелей, электроустановок, аппаратов, вторичных цепей и электропроводок до 1 кВ;
2. Измерение металлосвязи (проверка цепи между заземлителями и заземляемыми элементами);
3. Измерение сопротивления заземляющих устройств;
4. Испытание цепи фаза-нуль в электроустановках до 1 кВ с глухим заземлением нейтрали;
5. Проверка действия расцепителей автоматических выключателей;
6. Проверка действия устройств защитного отключения (УЗО) и выключателей дифференциального тока;
7. Тепловизионный контроль;
8. Измерение показателей качества электрической энергии.

   Измерение сопротивления изоляции
Измерение сопротивления изоляции проводится с помощью мегаомметра, который подает высокое постоянное напряжение и измеряет ток утечки между проводниками. Перед измерениями необходимо обесточить, разрядить и очистить испытуемую цепь. Затем к прибору подключают провода (один к измеряемой части, другой к заземлению или другой жиле) и фиксируют показания через 30–60 секунд, после чего значение записывается.

Измерение металлосвязи
Измерение металлосвязи — это проверка целостности цепи между заземляющей установкой и заземляемым оборудованием, которое проводится для обеспечения безопасности. Оно включает в себя измерение сопротивления, визуальный осмотр, проверку качества соединений и сварных швов, а также оценку эффективности заземления. Для этого используется специальный прибор, а результаты фиксируются в протоколе проверки.

Измерение сопротивления заземляющих устройств
Измерение сопротивления заземляющего устройства (ЗУ) проводится с помощью специального прибора (например, мегомметра или измерителя сопротивления заземления) по трехполюсной схеме: к исследуемому заземлителю и двум дополнительным электродам (потенциальному и токовому) подключаются провода. Электроды вбиваются в грунт на определенном расстоянии друг от друга (обычно токовый — дальше, чем потенциальный). Результаты сравниваются с нормативами, установленными ПУЭ и ПТЭЭПЭЭ.

Испытание цепи фаза-нуль в электроустановках до 1 кВ
Испытание цепи «фаза-нуль» в электроустановках до 1 кВ проводится для проверки надежности срабатывания защиты при коротком замыкании и осуществляется путем измерения полного сопротивления петли «фаза-нуль» или непосредственного измерения тока однофазного замыкания. Это позволяет определить, будет ли защитное устройство (автоматический выключатель, УЗО) отключать питание за требуемое время, обычно не более 0,4 секунды при фазном напряжении 220 В. Периодичность испытаний зависит от условий эксплуатации, но проводится не реже, чем раз в 6 лет (для обычных помещений) или 2 года (для взрывоопасных).

Проверка действия расцепителей автоматических выключателей
Проверка действия расцепителей автоматических выключателей проводится с помощью специального испытательного оборудования, которое подает на выключатель определенный ток и измеряет время его срабатывания. Проверка включает несколько этапов, где на автомат подают ток, превышающий номинальный в заданное число раз, и фиксируют время до отключения, проверяя соответствие характеристикам выключателя (тепловым или электромагнитным). Эта процедура необходима для подтверждения исправности и надежности защитного устройства.

Проверка действия устройств защитного отключения (УЗО) и выключателей дифференциального тока
Проверить УЗО и выключатели дифференциального тока можно двумя способами: быстрым с помощью кнопки «ТЕСТ» на корпусе устройства (имитирует утечку тока) и более полным с помощью специализированного прибора-тестера, который измеряет время срабатывания и дифференциальный ток утечки. Рекомендуется регулярно, например, ежемесячно, проводить простую проверку кнопкой, а раз в год — профессиональную проверку в электролаборатории.

Тепловизионный контроль
Тепловизионный контроль электрооборудования — это неразрушающий метод диагностики, основанный на фиксации и анализе инфракрасного (ИК) излучения, которое выделяется при работе оборудования. С помощью тепловизора, который преобразует ИК-излучение в видимое изображение (термограмму), специалисты выявляют скрытые дефекты, такие как перегревы в контактных соединениях, ослабленные соединения или проблемы с изоляцией, до того, как они приведут к аварии.

Измерение показателей качества электрической энергии
Измерение показателей качества электроэнергии (ПКЭ) проводится с помощью анализаторов качества электроэнергии. Эти приборы фиксируют параметры сети, такие как напряжение, частота и гармонические искажения, для определения соответствия нормативным требованиям, например, ГОСТ 32144-2013. Цель — выявление отклонений, таких как провалы напряжения, несимметрия и искажение синусоиды, для обеспечения безопасности и корректной работы оборудования.
